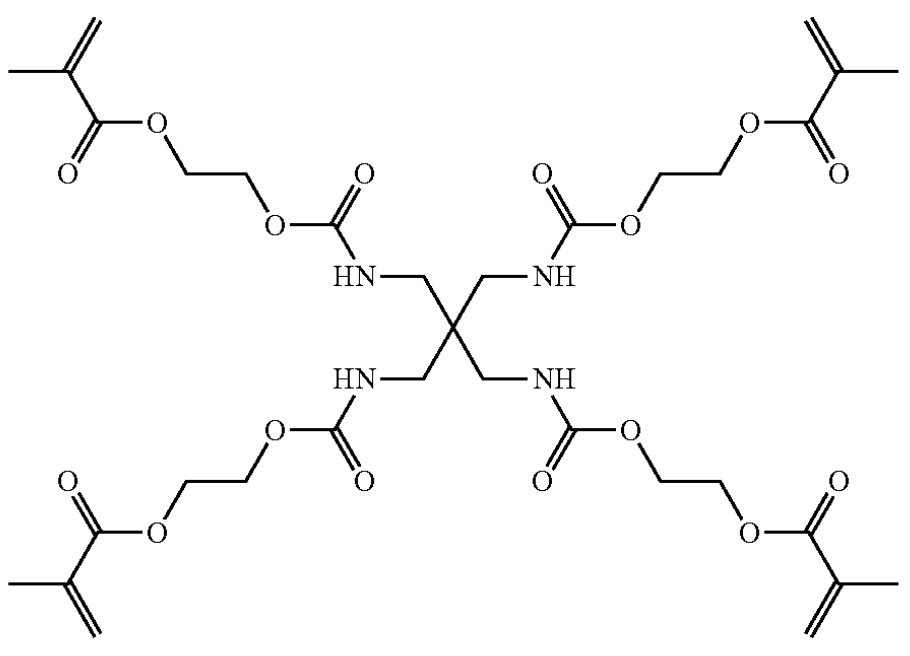

将以下四聚体单体（≈10质量％）、LiFSI（≈90质量％，双（氟磺酰）亚胺锂）和≈0.5 质量％的“添加盐 ” ： LiBF4, LiPF6, Li2PO3F2, Li2PO2F2, LiC4PO8F2, LiC2PO4F4, Li[PFx(CyF2y+1−z)6-x] (1 ≤ x ≤ 5, 1 ≤ y ≤ 8, and 0 ≤ z ≤ 2y−1), Li[BF2(C2O4)]之一混合，制备固态电解质层。
将锂金属负极、基于 NMC811 的正极和上述固态电解质层组装成电池，并固化以引发聚合（60°C）。
不含“添加盐 ”的对比电池的循环稳定性降低了20%。

该专利申请说明了 Factorial 如何评估含有酰胺官能团的交联聚合物，并在其中添加大量锂离子导电盐。
一个问题是，与其他含有高浓度锂盐的固态电解质层相比，是否获得了更有利的机械特性，这可能是因为聚合物含有可发生超分子结合相互作用的酰胺官能团。
另一个问题是，是否已经确认N-H基团在与金属锂接触时不会引起寄生反应（形成氢的风险）。

高级版本包括另外两项专利讨论，以及包含50-100个商业相关的最新专利族的Excel列表。

锂离子电池 - 正极

一种表面含有氧空位的富锂锰基材料及其制备方法和应用

申请人：

格林美 / CN 118448622 A

将一种富锂锰基活性材料与草酸铁铵（2质量％）混合，然后进行煅烧（400℃，3小时，氮气），得到一种内部掺杂铁离子、近表面具有离子导电性的三维通道和氧空位的富锂锰基正极材料。
在半电池中，这种材料的 0.1 C 放电容量为 267.7 mAh/g（充电至 4.55 V，放电至 2.0 V，相对于 Li+/Li），100 次循环后的容量保持率为 96.6%（0.1 C 充电/放电），而未经草酸铁铵处理的对比材料的容量保持率和容量保持率分别为 229.5 mAh/g 和 75.2%。

这项研究表明，使用草酸铁铵进行后处理可以显著改善电化学特性。
考虑到这一后处理步骤似乎具有很高的成本效益，观察它是否也能改善其他正极活性材料的性能将是非常有趣的。

高级版本包括另外两项专利讨论，以及包含50-100个商业相关的最新专利族的Excel 列表。

锂离子电池 - 负极（不包括锂金属电极）

一种用于电池负极的复合粉末、一种生产这种复合粉末的方法和一种包含这种复合粉末的电池

申请人：

优美科 / WO 2024165658 A1

用 60 kW RF-ICP（射频电感耦合等离子体）工艺处理硅前驱体粉末（形成气态硅），然后用 N2/O2 对亚微米硅颗粒进行淬火和钝化，并在双螺杆挤压机（230°C）中与石油基沥青混合，从而获得亚微米硅颗粒。
将这种粉末与单壁碳纳米管（SWCNT）和 CMC 在水中混合，然后进行干燥（90°C，2小时）、热处理（960°C，2小时，惰性气体，CMC 挥发，SWCNT 在表面附近浓缩）和球磨（300 rpm，1小时）。
所得活性材料的 Si / O / C 基体 / SWCNT 比率为 45.3 ： 5.4 : 49.1 : 0.1，SiC/Si 比率为 0.058，BET 比表面积为 3.4 m2/g。
在半电池中，该材料的容量为1,620mAh/g。在与石墨混合以获得550mAh/g的容量后，观察到第一循环效率为90.82%，第5至50个循环的平均库仑效率为 99.81%（0.5C充电/放电），相比之下，不含CNT的活性材料混合物的容量为1,622mAh/g、91.15%和 99.72%。

这项工作表明，优美科致力于进一步优化碳基质，并将其与通过射频-ICP 处理制备的亚微米硅颗粒相结合。
通过调整热处理条件，可以优化形成适当数量的 SiC（碳化硅），而且发现少量 SiC 的存在会对电化学性能产生积极影响。

高级版本包括另外两项专利讨论，以及包含50-100个商业相关的最新专利族的 Excel 列表。

质子交换膜燃料电池、固态氧化物燃料电池、磷酸燃料电池、阴离子交换膜燃料电池 - 电化学活性材料

燃料电池催化剂层、燃料电池膜电极组件、燃料电池以及燃料电池催化剂层的制造方法

申请人：

Panasonic / JP 2024114445 A

使用超声波匀浆器（2小时，室温，日本计器制作所，US-150E），用 Nafion（富士胶片和光纯药，DE2020）和氯化钙（相对于 Nafion 上的质子量，钙离子≈20%）制备水溶液。通过超分子配位相互作用，钙离子部分取代质子导致聚合物的回转半径发生变化。
使用分散机（西部技研，RS-05W）和超声波均化器（同上）将该溶液与催化剂（多孔碳上的铂）浆料在乙醇/水中混合，然后在聚四氟乙烯板上进行丝网印刷，并进行热处理（110°C，1 小时）。
在发电测试中，观察到在 0.3A/cm2 / 60°C条件下用作阳极或阴极催化剂时，电压有所提高（10-15mV）。

这项研究表明，在离子聚合物中相对直接地添加Ca2+离子，可略微提高PEMFC的功率性能。

高级版本包括另外两项专利讨论，以及包含50-100个商业相关的最新专利族的Excel列表。

-获取报价-

欢迎订阅电池创新与专利报告（阅读原文，可下载PDF预览版，付费用户可获得中英文完整版本）

固态锂离子电池（PDF，312页）
高容量负极材料（PDF，248页）
高容量正极材料（PDF，184页）
燃料电池和电解槽（预售，预览版）‍

点击“阅读原文”，可下载PDF预览版
