b-science.net ·三周电池专利评论·2024-11-14~12-05

申请人：

ENERGY EXPLORATION TECHNOLOGIES /

WO 2024226572 A2

使用双面涂层隔膜制造了一种锂/NMC622 软包电池（0.8 Ah）。隔膜包括一个聚乙烯基膜（9 μm），并且两面涂有 LLZTO（Li6.4La3Zr1.4Ta0.6O12，粒度：500 nm）和聚氧化乙烯（质量比为 90:10，厚度未确定）的混合物。

一个软包电池包含 9 层 NMC622 正极（20.5 毫克/平方厘米）和 8 层锂金属负极（40 微米）。

电解液包括二甲氧基乙烷（DME）/1,1,2,2-四氟乙烯-2,2,3,3-四氟丙基醚（TTE）（摩尔比 1.2:3）中的双（氟磺酰）亚胺锂（LiFSI，1 M）。

电池的首次循环效率为 97.4%，250 次循环（充/放电温度为 0.33 C）后的容量保持率为 98.4%。

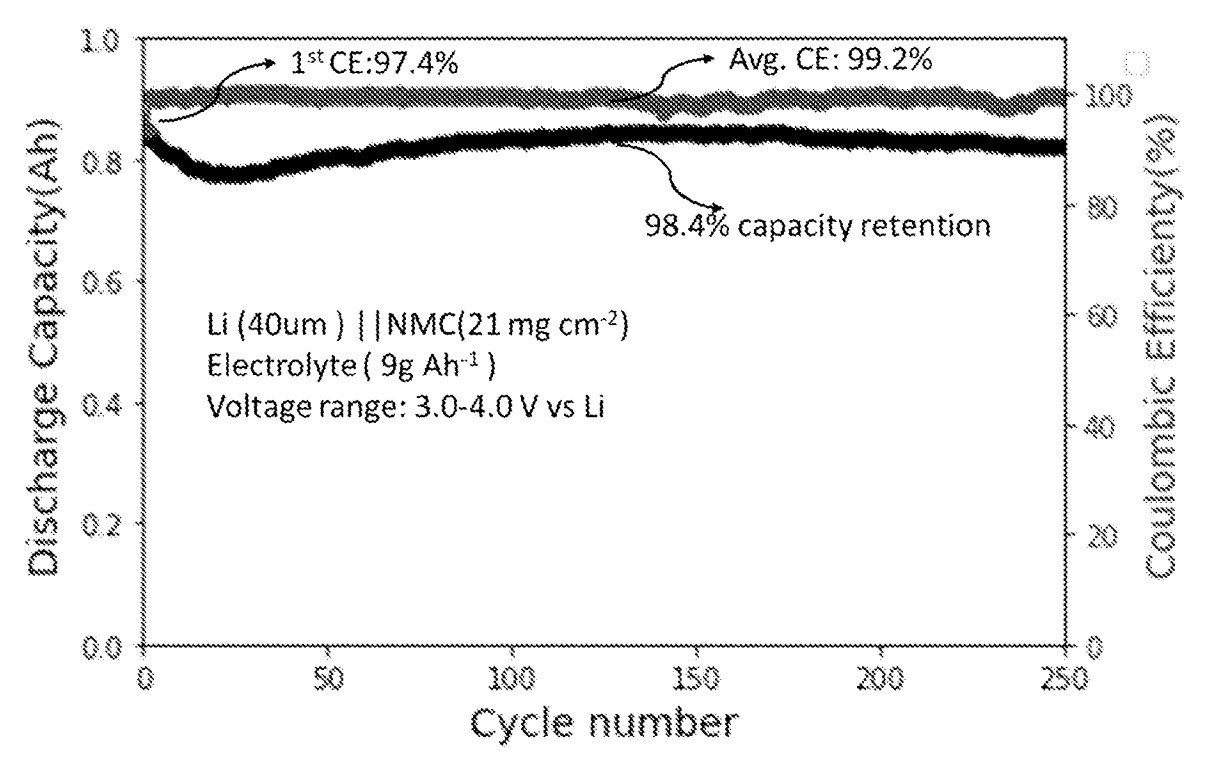

Discharge capacity: 放电容量
Cycle number: 循环次数
Coulombic Efficiency (CE): 库仑效率
Avg.: 平均值
capacity retention: 容量保持率
Electrolyte: 电解液
Voltage range: 电压范围

这项研究表明，半固态电池设计具有良好的循环稳定性，其一面是面向锂金属负极的固态层，另一面是充满液态电解质的多孔隔膜。

据推测，液态电解质将被一种优化的混合物所取代，这种混合物可能含有沸点较高的成分，以提高固有的安全特性。

高级版本包括另外两项专利讨论，以及包含50-100个商业相关的最新专利族的Excel列表。

申请人：

LT Metal / KR 102719562 B1

将碳载体和铂前驱体与乙二醇混合。在混合物中加入福尔马林（相对于铂的摩尔比为 0.5-1）。

将混合物加热（100-170°C，1-5 小时），然后进行表面处理以稳定铂颗粒（未确定细节）。产品经过滤后得到饼状催化剂。

催化剂饼在水中反复分散并过滤洗涤。在氮气环境下干燥（100-180°C）并研磨后，得到粉末状催化剂。

该粉末的粒径为 2.3 nm，还原率为 39.6%（见图），铂活性面积为 77.5 m2/g，MEA（PEMFC 的膜电极组装）性能为 0.60 V@1A/cm2 （65°C，用作阴极和阳极催化剂），而使用肼作为还原剂的对比催化剂的粒径为 2.3 nm，还原率为 28.1%，活性面积为 71.2 m2/g，性能为 0.55 V@1A/cm2。

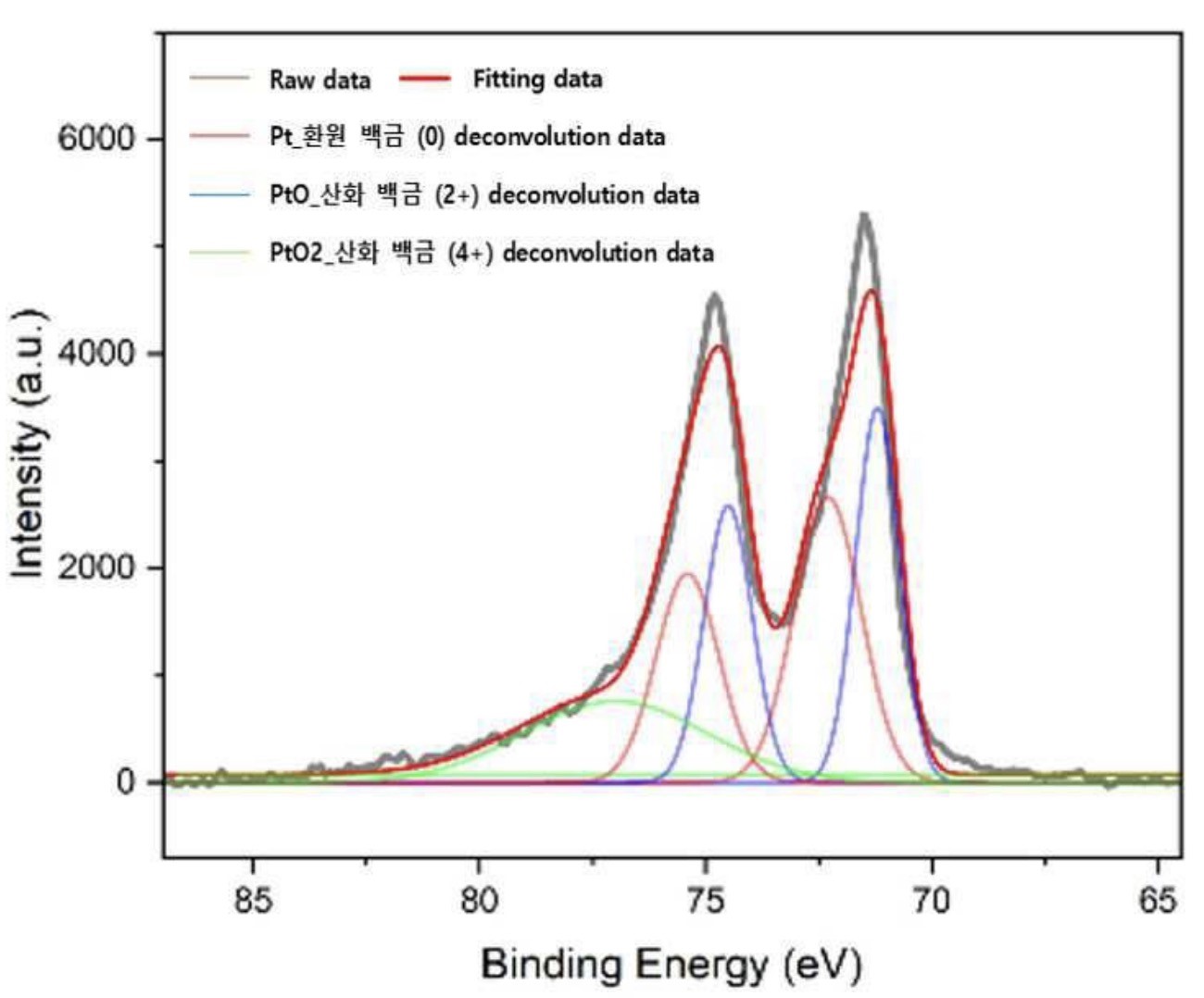

Intensity (a.u.): 强度（任意单位）
Binding Energy: 结合能
Raw data: 原始数据
Fitting data: 拟合数据
deconvolution data: 反卷积数据

这项研究表明，使用福尔马林调整铂氧化态是可行的，这样可以提高 PEMFC 催化剂的性能。

高级版本包括另外两项专利讨论，以及包含50-100个商业相关的最新专利族的Excel列表。
